KOYO/JTEKT

22309RZK+H2309X

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 36 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 36 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 1.5 mm

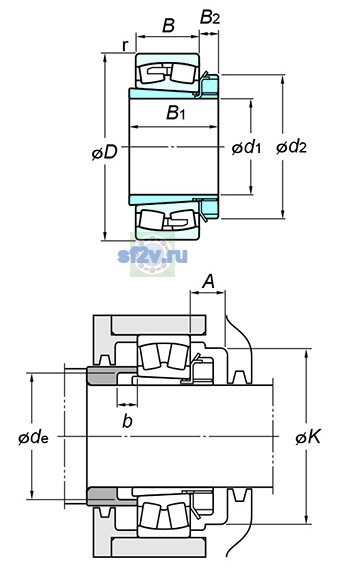

Размер d1 по чертежу KOYO/JTEKT: 40 mm
Размер d2 по чертежу KOYO/JTEKT: 65 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 6700 min-1
Предельная частота, пластичная смазка: 5100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 208 kN
Базовая статическая радиальная грузоподъёмность C0r: 183 kN
Осевой нагрузка коэффициентs : y0: 1.79
Осевой нагрузка коэффициентs : y1: 1.83
Осевой нагрузка коэффициентs : y2: 2.72

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
Масса: 1.70 kg
Обозначение товара / номер изделия производителя: 22309RZK+H2309X
Параметр A(min.) по чертежу производителя: 17 mm
Параметр b(min.) по чертежу производителя: 5 mm
Параметр B1 по чертежу производителя: 50 mm
Параметр B2 по чертежу производителя: 11 mm
Параметр B3 по чертежу производителя: - mm
Параметр K(min.) по чертежу производителя: 72 mm
Параметр sde(min.) по чертежу производителя: 50 mm
