KOYO/JTEKT

22209RZK+H309X

d Внутренний диаметр 45 мм

D Наружный диаметр 85 мм

B Высота / ширина 23 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 85 mm
Ширина B: 23 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 1.1 mm

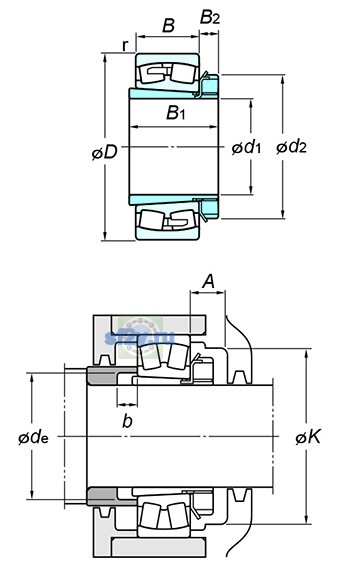

Размер d1 по чертежу KOYO/JTEKT: 40 mm
Размер d2 по чертежу KOYO/JTEKT: 65 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 7700 min-1
Предельная частота, пластичная смазка: 5800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 119 kN
Базовая статическая радиальная грузоподъёмность C0r: 110 kN
Осевой нагрузка коэффициентs : y0: 2.50
Осевой нагрузка коэффициентs : y1: 2.55
Осевой нагрузка коэффициентs : y2: 3.80

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.26
Масса: 0.855 kg
Обозначение товара / номер изделия производителя: 22209RZK+H309X
Параметр A(min.) по чертежу производителя: 17 mm
Параметр b(min.) по чертежу производителя: 8 mm
Параметр B1 по чертежу производителя: 39 mm
Параметр B2 по чертежу производителя: 11 mm
Параметр B3 по чертежу производителя: - mm
Параметр K(min.) по чертежу производителя: 72 mm
Параметр sde(min.) по чертежу производителя: 49 mm
