KOYO/JTEKT

24196R

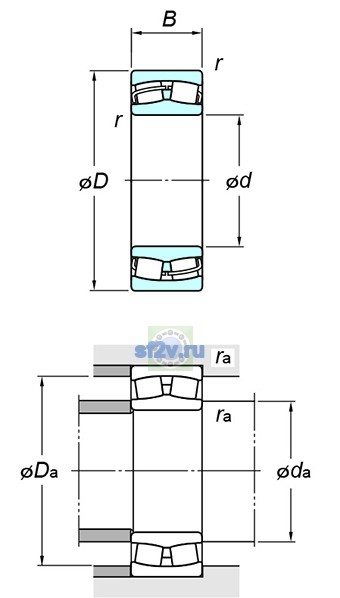

d Внутренний диаметр 480 мм

D Наружный диаметр 790 мм

B Высота / ширина 308 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

8

Внутренний диаметр подшипника (диаметр отверстия d): 480 mm
Наружный диаметр подшипника D: 790 mm
Ширина B: 308 mm
Максимальный диаметр упорного бурта корпуса Da max: 754 mm
Максимальный допустимый радиус галтели ra: 6 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 516 mm
Минимальный диаметр упорного бурта корпуса Da: mm
Минимальный размер фаски / радиус r min: 7.5 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 380 min-1
Предельная частота, пластичная смазка: 280 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 8730 kN
Базовая статическая радиальная грузоподъёмность C0r: 14800 kN
Осевой нагрузка коэффициентs : y0: 1.70
Осевой нагрузка коэффициентs : y1: 1.74
Осевой нагрузка коэффициентs : y2: 2.59
Предел усталостной нагрузки Cu / Pu: 707 kN

Прочие характеристики

5

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.39
Масса: 606 kg
Обозначение товара / номер изделия производителя: 24196R
Параметр da(max.) по чертежу производителя: mm
