KOYO/JTEKT

23224RH

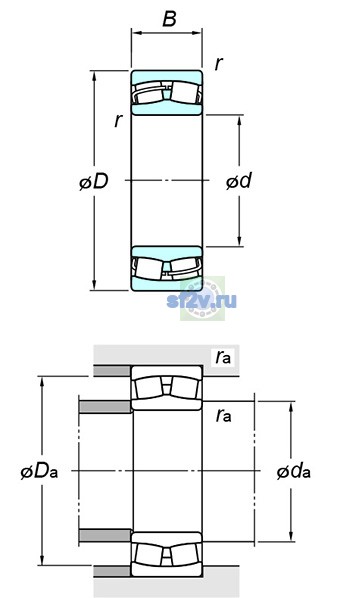

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

B Высота / ширина 76 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

8

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 215 mm
Ширина B: 76 mm
Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 132 mm
Минимальный диаметр упорного бурта корпуса Da: mm
Минимальный размер фаски / радиус r min: 2.1 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2900 min-1
Предельная частота, пластичная смазка: 2100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 772 kN
Базовая статическая радиальная грузоподъёмность C0r: 956 kN
Осевой нагрузка коэффициентs : y0: 1.93
Осевой нагрузка коэффициентs : y1: 1.97
Осевой нагрузка коэффициентs : y2: 2.94
Предел усталостной нагрузки Cu / Pu: 78.9 kN

Прочие характеристики

5

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.34
Масса: 12.2 kg
Обозначение товара / номер изделия производителя: 23224RH
Параметр da(max.) по чертежу производителя: mm
