KOYO/JTEKT

46384

Name: 46384
Brand: KOYO/JTEKT

d Внутренний диаметр 420 мм

D Наружный диаметр 700 мм

T Высота / ширина 224 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

23 свойств

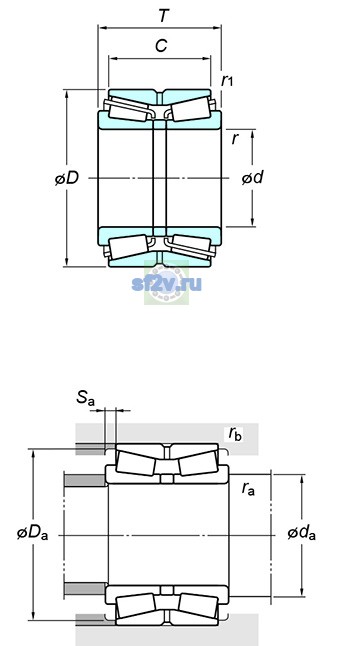

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 420 mm
Наружный диаметр подшипника D: 700 mm
Общая ширина T: 224 mm
Максимальный допустимый радиус галтели ra: 5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 448 mm
Минимальный диаметр упорного бурта корпуса Da: 686 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 380 min-1
Предельная частота, пластичная смазка: 290 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 4650 kN
Базовая статическая радиальная грузоподъёмность C0r: 6880 kN
Осевой нагрузка коэффициентs : y0: 1.70
Осевой нагрузка коэффициентs : y2: 1.74
Осевой нагрузка коэффициентs : y3: 2.59
Предел усталостной нагрузки Cu / Pu: 647 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.39
Масса: 325 kg
Обозначение товара / номер изделия производителя: 46384
Параметр C по чертежу производителя: 200 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 12 mm
