KOYO/JTEKT

46T30224JR/78

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

T Высота / ширина 97 мм

КатегорияДвухрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

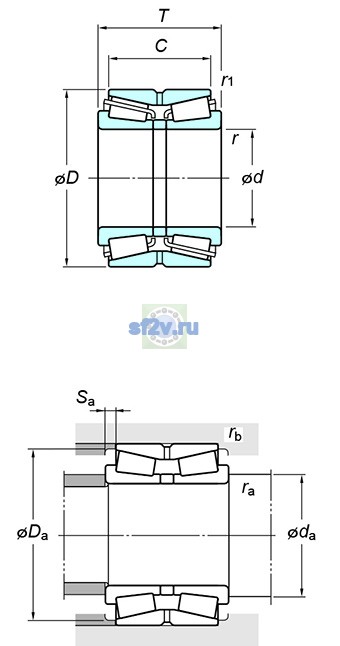

Технические данные

Все свойства

23 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 215 mm
Общая ширина T: 97 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 134 mm
Минимальный диаметр упорного бурта корпуса Da: 210 mm
Минимальный размер фаски / радиус r min: 2.5 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1800 min-1
Предельная частота, пластичная смазка: 1400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 745 kN
Базовая статическая радиальная грузоподъёмность C0r: 945 kN
Осевой нагрузка коэффициентs : y0: 1.52
Осевой нагрузка коэффициентs : y2: 1.55
Осевой нагрузка коэффициентs : y3: 2.31
Предел усталостной нагрузки Cu / Pu: 123 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.44
Масса: 13.9 kg
Обозначение товара / номер изделия производителя: 46T30224JR/78
Параметр C по чертежу производителя: 78 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 9.5 mm
