KOYO/JTEKT

46T30220JR/67

Name: 46T30220JR/67
Brand: KOYO/JTEKT

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

T Высота / ширина 83 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

23 свойств

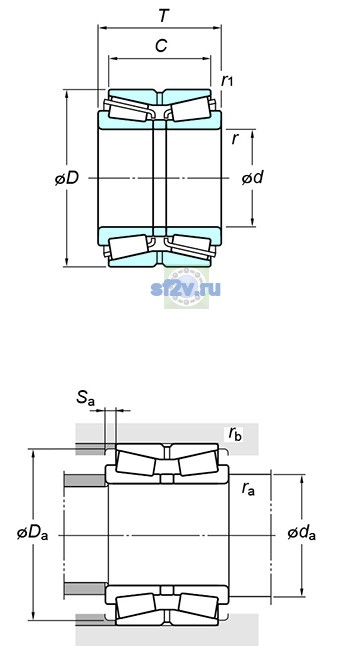

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 180 mm
Общая ширина T: 83 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 114 mm
Минимальный диаметр упорного бурта корпуса Da: 174.5 mm
Минимальный размер фаски / радиус r min: 2.5 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 2200 min-1
Предельная частота, пластичная смазка: 1700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 554 kN
Базовая статическая радиальная грузоподъёмность C0r: 676 kN
Осевой нагрузка коэффициентs : y0: 1.57
Осевой нагрузка коэффициентs : y2: 1.61
Осевой нагрузка коэффициентs : y3: 2.39
Предел усталостной нагрузки Cu / Pu: 98.2 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 8.33 kg
Обозначение товара / номер изделия производителя: 46T30220JR/67
Параметр C по чертежу производителя: 67 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 8 mm
