KOYO/JTEKT

JHM534149/10

d Внутренний диаметр 170 мм

D Наружный диаметр 230 мм

B Высота / ширина 38 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 170.000 mm
Наружный диаметр подшипника D: 230.000 mm
Общая ширина T: 39.000 mm
Ширина B: 38.000 mm
Максимальный допустимый радиус галтели ra: 3.0 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.0 mm

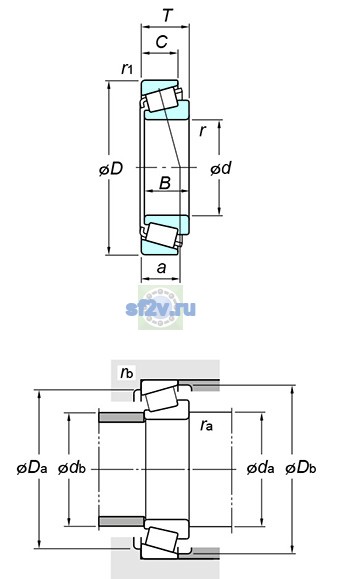

Размер da по чертежу KOYO/JTEKT: 181.0 mm
Размер Da по чертежу KOYO/JTEKT: 214.0 mm
Размер db по чертежу KOYO/JTEKT: 184.0 mm
Размер Db по чертежу KOYO/JTEKT: 222.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1900 min-1
Предельная частота, пластичная смазка: 1400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 363 kN
Базовая статическая радиальная грузоподъёмность C0r: 558 kN
Нагрузка центр spread : a: 43.6 mm
Осевой нагрузка коэффициентs : y0: 0.86
Осевой нагрузка коэффициентs : y1: 1.57
Предел усталостной нагрузки Cu / Pu: 72.8 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.38
Масса: 4.46 kg
Обозначение товара / номер изделия производителя: JHM534149/10
Параметр C по чертежу производителя: 31.000 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
