KOYO/JTEKT

HM624749/10

Name: HM624749/10
Brand: KOYO/JTEKT

d Внутренний диаметр 120,65 мм

D Наружный диаметр 190,5 мм

B Высота / ширина 46,038 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 120.650 mm
Наружный диаметр подшипника D: 190.500 mm
Общая ширина T: 46.038 mm
Ширина B: 46.038 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

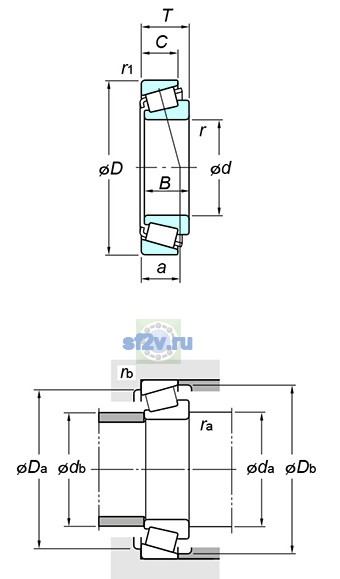

Размер da по чертежу KOYO/JTEKT: 146.0 mm
Размер Da по чертежу KOYO/JTEKT: 174.0 mm
Размер db по чертежу KOYO/JTEKT: 132.0 mm
Размер Db по чертежу KOYO/JTEKT: 184.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 2500 min-1
Предельная частота, пластичная смазка: 1900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 393 kN
Базовая статическая радиальная грузоподъёмность C0r: 512 kN
Нагрузка центр spread : a: 41.6 mm
Осевой нагрузка коэффициентs : y0: 0.77
Осевой нагрузка коэффициентs : y1: 1.41
Предел усталостной нагрузки Cu / Pu: 63.9 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.43
Масса: 4.64 kg
Обозначение товара / номер изделия производителя: HM624749/10
Параметр C по чертежу производителя: 34.925 mm
Параметр r1(min.) по чертежу производителя: 1.6 mm
Параметр rb(max.) по чертежу производителя: 1.6 mm
