KOYO/JTEKT

787/772

Name: 787/772
Brand: KOYO/JTEKT

d Внутренний диаметр 104,775 мм

D Наружный диаметр 180,975 мм

B Высота / ширина 48,006 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 104.775 mm
Наружный диаметр подшипника D: 180.975 mm
Общая ширина T: 47.625 mm
Ширина B: 48.006 mm
Максимальный допустимый радиус галтели ra: 7.1 mm 0.3 mm
Минимальный размер фаски / радиус r min: 7.1 mm

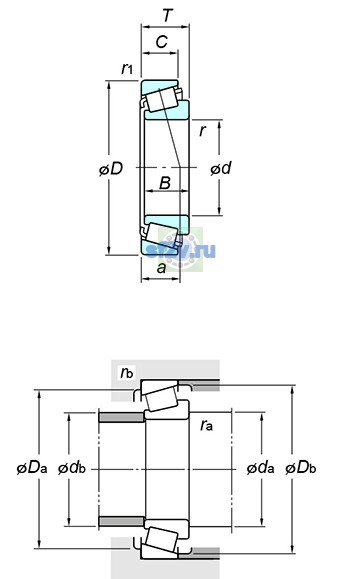

Размер da по чертежу KOYO/JTEKT: 129.0 mm
Размер Da по чертежу KOYO/JTEKT: 161.0 mm
Размер db по чертежу KOYO/JTEKT: 116.0 mm
Размер Db по чертежу KOYO/JTEKT: 168.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 2800 min-1
Предельная частота, пластичная смазка: 2100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 362 kN
Базовая статическая радиальная грузоподъёмность C0r: 438 kN
Нагрузка центр spread : a: 39.5 mm
Осевой нагрузка коэффициентs : y0: 0.86
Осевой нагрузка коэффициентs : y1: 1.56
Предел усталостной нагрузки Cu / Pu: 56.6 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.39
Масса: 4.80 kg
Обозначение товара / номер изделия производителя: 787/772
Параметр C по чертежу производителя: 38.100 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
