KOYO/JTEKT

HH224335/10

Name: HH224335/10
Brand: KOYO/JTEKT

d Внутренний диаметр 101,6 мм

D Наружный диаметр 212,725 мм

B Высота / ширина 66,675 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 101.600 mm
Наружный диаметр подшипника D: 212.725 mm
Общая ширина T: 66.675 mm
Ширина B: 66.675 mm
Максимальный допустимый радиус галтели ra: 7.1 mm 0.3 mm
Минимальный размер фаски / радиус r min: 7.1 mm

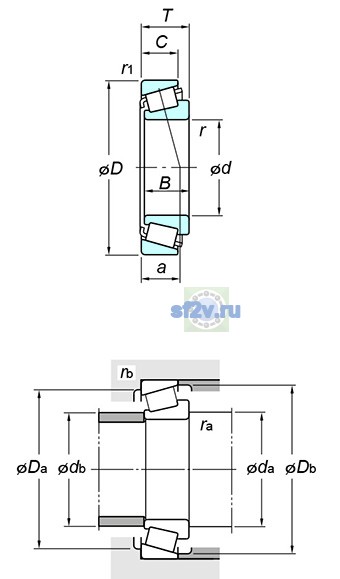

Размер da по чертежу KOYO/JTEKT: 121.0 mm
Размер Da по чертежу KOYO/JTEKT: 189.0 mm
Размер db по чертежу KOYO/JTEKT: 134.0 mm
Размер Db по чертежу KOYO/JTEKT: 201.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 2400 min-1
Предельная частота, пластичная смазка: 1800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 641 kN
Базовая статическая радиальная грузоподъёмность C0r: 699 kN
Нагрузка центр spread : a: 47.6 mm
Осевой нагрузка коэффициентs : y0: 1.01
Осевой нагрузка коэффициентs : y1: 1.84
Предел усталостной нагрузки Cu / Pu: 87.1 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.33
Масса: 10.8 kg
Обозначение товара / номер изделия производителя: HH224335/10
Параметр C по чертежу производителя: 53.975 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
