KOYO/JTEKT

JHM720249/10

d Внутренний диаметр 100 мм

D Наружный диаметр 160 мм

B Высота / ширина 40 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 100.000 mm
Наружный диаметр подшипника D: 160.000 mm
Общая ширина T: 41.000 mm
Ширина B: 40.000 mm
Максимальный допустимый радиус галтели ra: 3.0 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.0 mm

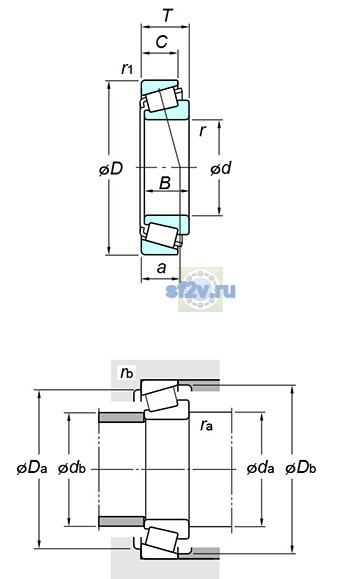

Размер da по чертежу KOYO/JTEKT: 110.0 mm
Размер Da по чертежу KOYO/JTEKT: 143.0 mm
Размер db по чертежу KOYO/JTEKT: 111.0 mm
Размер Db по чертежу KOYO/JTEKT: 153.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3000 min-1
Предельная частота, пластичная смазка: 2300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 298 kN
Базовая статическая радиальная грузоподъёмность C0r: 378 kN
Нагрузка центр spread : a: 38.3 mm
Осевой нагрузка коэффициентs : y0: 0.70
Осевой нагрузка коэффициентs : y1: 1.28
Предел усталостной нагрузки Cu / Pu: 54.6 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.47
Масса: 3.08 kg
Обозначение товара / номер изделия производителя: JHM720249/10
Параметр C по чертежу производителя: 32.000 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
