KOYO/JTEKT

683/672

d Внутренний диаметр 95,25 мм

D Наружный диаметр 168,275 мм

B Высота / ширина 41,275 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 95.250 mm
Наружный диаметр подшипника D: 168.275 mm
Общая ширина T: 41.275 mm
Ширина B: 41.275 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

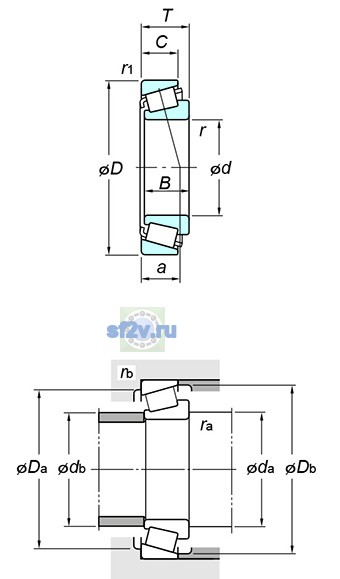

Размер da по чертежу KOYO/JTEKT: 113.0 mm
Размер Da по чертежу KOYO/JTEKT: 149.0 mm
Размер db по чертежу KOYO/JTEKT: 106.0 mm
Размер Db по чертежу KOYO/JTEKT: 160.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3000 min-1
Предельная частота, пластичная смазка: 2200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 282 kN
Базовая статическая радиальная грузоподъёмность C0r: 349 kN
Нагрузка центр spread : a: 38.6 mm
Осевой нагрузка коэффициентs : y0: 0.70
Осевой нагрузка коэффициентs : y1: 1.28
Предел усталостной нагрузки Cu / Pu: 50.4 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.47
Масса: 3.68 kg
Обозначение товара / номер изделия производителя: 683/672
Параметр C по чертежу производителя: 30.162 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
