KOYO/JTEKT

34306/478

d Внутренний диаметр 77,788 мм

D Наружный диаметр 121,442 мм

B Высота / ширина 23,012 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 77.788 mm
Наружный диаметр подшипника D: 121.442 mm
Общая ширина T: 24.608 mm
Ширина B: 23.012 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

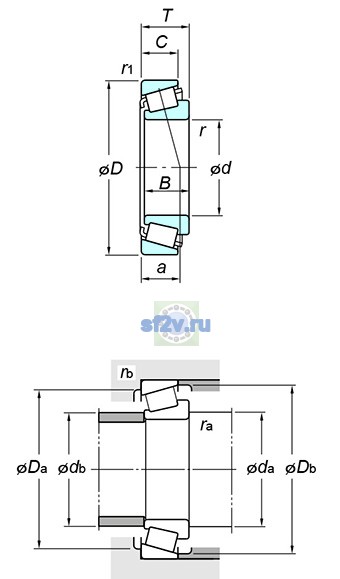

Размер da по чертежу KOYO/JTEKT: 90.0 mm
Размер Da по чертежу KOYO/JTEKT: 110.0 mm
Размер db по чертежу KOYO/JTEKT: 84.0 mm
Размер Db по чертежу KOYO/JTEKT: 116.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4000 min-1
Предельная частота, пластичная смазка: 3000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 113 kN
Базовая статическая радиальная грузоподъёмность C0r: 127 kN
Нагрузка центр spread : a: 26.8 mm
Осевой нагрузка коэффициентs : y0: 0.73
Осевой нагрузка коэффициентs : y1: 1.33
Предел усталостной нагрузки Cu / Pu: 19.4 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.45
Масса: 0.895 kg
Обозначение товара / номер изделия производителя: 34306/478
Параметр C по чертежу производителя: 17.462 mm
Параметр r1(min.) по чертежу производителя: 2.0 mm
Параметр rb(max.) по чертежу производителя: 2.0 mm
