KOYO/JTEKT

47678R/20

d Внутренний диаметр 76,2 мм

D Наружный диаметр 133,35 мм

B Высота / ширина 33,338 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 76.200 mm
Наружный диаметр подшипника D: 133.350 mm
Общая ширина T: 33.338 mm
Ширина B: 33.338 mm
Максимальный допустимый радиус галтели ra: 6.4 mm 0.3 mm
Минимальный размер фаски / радиус r min: 6.4 mm

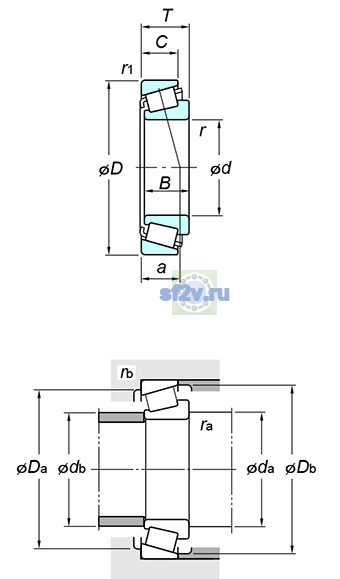

Размер da по чертежу KOYO/JTEKT: 97.0 mm
Размер Da по чертежу KOYO/JTEKT: 119.0 mm
Размер db по чертежу KOYO/JTEKT: 90.0 mm
Размер Db по чертежу KOYO/JTEKT: 128.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3700 min-1
Предельная частота, пластичная смазка: 2700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 193 kN
Базовая статическая радиальная грузоподъёмность C0r: 245 kN
Нагрузка центр spread : a: 29.2 mm
Осевой нагрузка коэффициентs : y0: 0.82
Осевой нагрузка коэффициентs : y1: 1.48
Предел усталостной нагрузки Cu / Pu: 37.2 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
Масса: 1.87 kg
Обозначение товара / номер изделия производителя: 47678R/20
Параметр C по чертежу производителя: 26.195 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
