KOYO/JTEKT

42688/20

d Внутренний диаметр 76,2 мм

D Наружный диаметр 127 мм

B Высота / ширина 31 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 76.200 mm
Наружный диаметр подшипника D: 127.000 mm
Общая ширина T: 30.162 mm
Ширина B: 31.000 mm
Максимальный допустимый радиус галтели ra: 6.4 mm 0.3 mm
Минимальный размер фаски / радиус r min: 6.4 mm

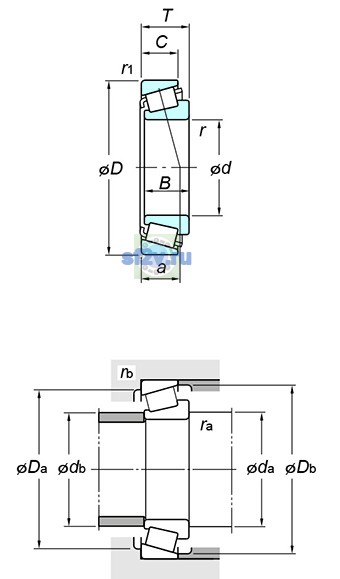

Размер da по чертежу KOYO/JTEKT: 96.0 mm
Размер Da по чертежу KOYO/JTEKT: 114.0 mm
Размер db по чертежу KOYO/JTEKT: 84.0 mm
Размер Db по чертежу KOYO/JTEKT: 121.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3200 min-1
Предельная частота, пластичная смазка: 2400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 179 kN
Базовая статическая радиальная грузоподъёмность C0r: 225 kN
Нагрузка центр spread : a: 27.1 mm
Осевой нагрузка коэффициентs : y0: 0.79
Осевой нагрузка коэффициентs : y1: 1.43
Предел усталостной нагрузки Cu / Pu: 32.3 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 1.47 kg
Обозначение товара / номер изделия производителя: 42688/20
Параметр C по чертежу производителя: 22.225 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
