KOYO/JTEKT

568/563

d Внутренний диаметр 73,817 мм

D Наружный диаметр 127 мм

B Высота / ширина 36,17 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 73.817 mm
Наружный диаметр подшипника D: 127.000 mm
Общая ширина T: 36.512 mm
Ширина B: 36.170 mm
Максимальный допустимый радиус галтели ra: 0.8 mm 0.3 mm
Минимальный размер фаски / радиус r min: 0.8 mm

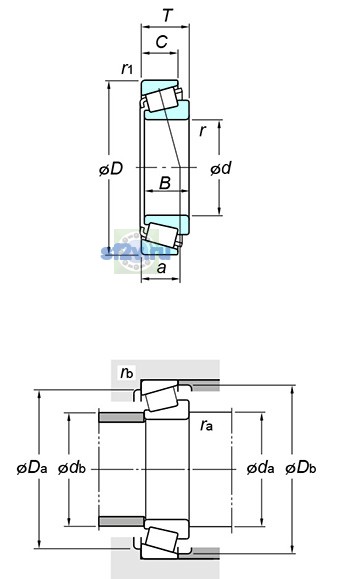

Размер da по чертежу KOYO/JTEKT: 83.0 mm
Размер Da по чертежу KOYO/JTEKT: 112.0 mm
Размер db по чертежу KOYO/JTEKT: 82.0 mm
Размер Db по чертежу KOYO/JTEKT: 120.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4000 min-1
Предельная частота, пластичная смазка: 3000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 196 kN
Базовая статическая радиальная грузоподъёмность C0r: 226 kN
Нагрузка центр spread : a: 28.6 mm
Осевой нагрузка коэффициентs : y0: 0.91
Осевой нагрузка коэффициентs : y1: 1.65
Предел усталостной нагрузки Cu / Pu: 35.3 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 1.77 kg
Обозначение товара / номер изделия производителя: 568/563
Параметр C по чертежу производителя: 28.575 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
