KOYO/JTEKT

29688/20

d Внутренний диаметр 73,817 мм

D Наружный диаметр 112,712 мм

B Высота / ширина 25,4 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

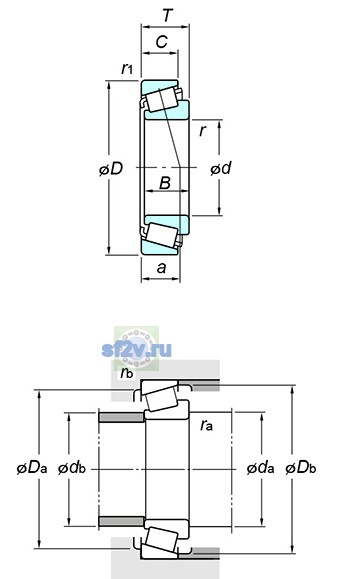

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 73.817 mm
Наружный диаметр подшипника D: 112.712 mm
Общая ширина T: 25.400 mm
Ширина B: 25.400 mm
Максимальный допустимый радиус галтели ra: 1.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 1.6 mm
Размер da по чертежу KOYO/JTEKT: 83.0 mm
Размер Da по чертежу KOYO/JTEKT: 101.0 mm
Размер db по чертежу KOYO/JTEKT: 81.0 mm
Размер Db по чертежу KOYO/JTEKT: 109.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4300 min-1
Предельная частота, пластичная смазка: 3200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 122 kN
Базовая статическая радиальная грузоподъёмность C0r: 155 kN
Нагрузка центр spread : a: 26.2 mm
Осевой нагрузка коэффициентs : y0: 0.68
Осевой нагрузка коэффициентs : y1: 1.23
Предел усталостной нагрузки Cu / Pu: 23.3 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.49
Масса: 0.858 kg
Обозначение товара / номер изделия производителя: 29688/20
Параметр C по чертежу производителя: 19.050 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
