KOYO/JTEKT

47487R/23

Name: 47487R/23
Brand: KOYO/JTEKT

d Внутренний диаметр 69,85 мм

D Наружный диаметр 120,65 мм

B Высота / ширина 32,545 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 69.850 mm
Наружный диаметр подшипника D: 120.650 mm
Общая ширина T: 32.545 mm
Ширина B: 32.545 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

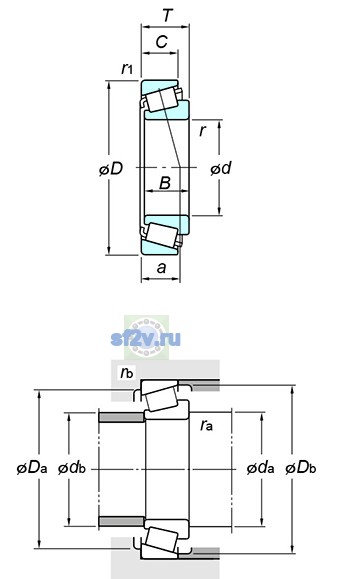

Размер da по чертежу KOYO/JTEKT: 84.0 mm
Размер Da по чертежу KOYO/JTEKT: 109.0 mm
Размер db по чертежу KOYO/JTEKT: 78.0 mm
Размер Db по чертежу KOYO/JTEKT: 114.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 4200 min-1
Предельная частота, пластичная смазка: 3100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 189 kN
Базовая статическая радиальная грузоподъёмность C0r: 218 kN
Нагрузка центр spread : a: 26.6 mm
Осевой нагрузка коэффициентs : y0: 0.92
Осевой нагрузка коэффициентs : y1: 1.67
Предел усталостной нагрузки Cu / Pu: 33.9 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 1.52 kg
Обозначение товара / номер изделия производителя: 47487R/23
Параметр C по чертежу производителя: 26.195 mm
Параметр r1(min.) по чертежу производителя: 0.8 mm
Параметр rb(max.) по чертежу производителя: 0.8 mm
