KOYO/JTEKT

LM613449/10

Name: LM613449/10
Brand: KOYO/JTEKT

d Внутренний диаметр 69,85 мм

D Наружный диаметр 112,712 мм

B Высота / ширина 21,996 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

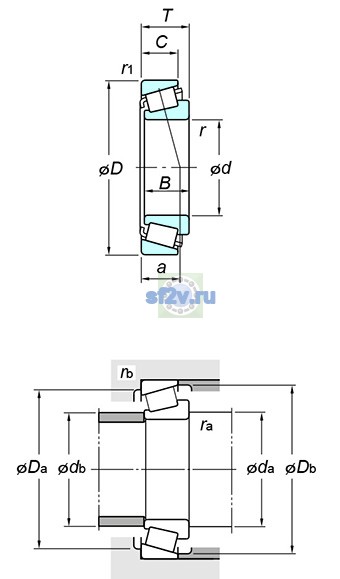

Внутренний диаметр подшипника (диаметр отверстия d): 69.850 mm
Наружный диаметр подшипника D: 112.712 mm
Общая ширина T: 22.225 mm
Ширина B: 21.996 mm
Максимальный допустимый радиус галтели ra: 1.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 1.6 mm
Размер da по чертежу KOYO/JTEKT: 78.0 mm
Размер Da по чертежу KOYO/JTEKT: 104.0 mm
Размер db по чертежу KOYO/JTEKT: 76.0 mm
Размер Db по чертежу KOYO/JTEKT: 107.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 4400 min-1
Предельная частота, пластичная смазка: 3300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 115 kN
Базовая статическая радиальная грузоподъёмность C0r: 127 kN
Нагрузка центр spread : a: 21.9 mm
Осевой нагрузка коэффициентs : y0: 0.79
Осевой нагрузка коэффициентs : y1: 1.44
Предел усталостной нагрузки Cu / Pu: 19.4 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 0.800 kg
Обозначение товара / номер изделия производителя: LM613449/10
Параметр C по чертежу производителя: 15.875 mm
Параметр r1(min.) по чертежу производителя: 0.8 mm
Параметр rb(max.) по чертежу производителя: 0.8 mm
