KOYO/JTEKT

LL713049/10

d Внутренний диаметр 69,85 мм

D Наружный диаметр 98,425 мм

B Высота / ширина 13,495 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 69.850 mm
Наружный диаметр подшипника D: 98.425 mm
Общая ширина T: 13.495 mm
Ширина B: 13.495 mm
Максимальный допустимый радиус галтели ra: 1.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 1.6 mm

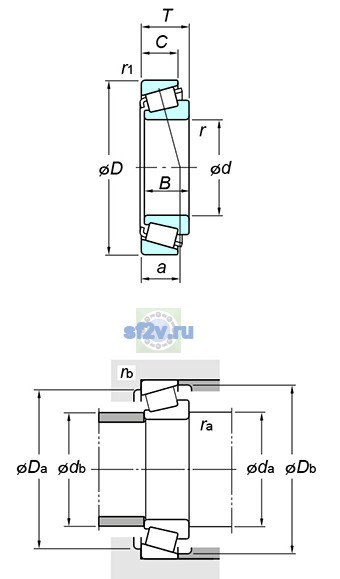

Размер da по чертежу KOYO/JTEKT: 77.0 mm
Размер Da по чертежу KOYO/JTEKT: 92.0 mm
Размер db по чертежу KOYO/JTEKT: 74.0 mm
Размер Db по чертежу KOYO/JTEKT: 94.5 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4700 min-1
Предельная частота, пластичная смазка: 3500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 49.1 kN
Базовая статическая радиальная грузоподъёмность C0r: 59.8 kN
Нагрузка центр spread : a: 18.4 mm
Осевой нагрузка коэффициентs : y0: 0.75
Осевой нагрузка коэффициентs : y1: 1.37
Предел усталостной нагрузки Cu / Pu: 8.45 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.44
Масса: 0.291 kg
Обозначение товара / номер изделия производителя: LL713049/10
Параметр C по чертежу производителя: 9.525 mm
Параметр r1(min.) по чертежу производителя: 1.6 mm
Параметр rb(max.) по чертежу производителя: 1.6 mm
