KOYO/JTEKT

H414245/10

Name: H414245/10
Brand: KOYO/JTEKT

d Внутренний диаметр 68,262 мм

D Наружный диаметр 136,525 мм

B Высота / ширина 41,275 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 68.262 mm
Наружный диаметр подшипника D: 136.525 mm
Общая ширина T: 41.275 mm
Ширина B: 41.275 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

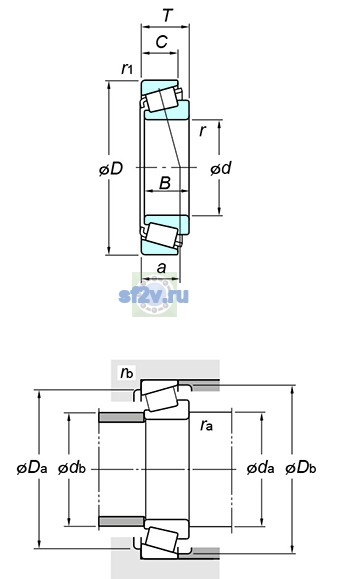

Размер da по чертежу KOYO/JTEKT: 86.0 mm
Размер Da по чертежу KOYO/JTEKT: 121.0 mm
Размер db по чертежу KOYO/JTEKT: 82.0 mm
Размер Db по чертежу KOYO/JTEKT: 129.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 3800 min-1
Предельная частота, пластичная смазка: 2900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 284 kN
Базовая статическая радиальная грузоподъёмность C0r: 308 kN
Нагрузка центр spread : a: 30.3 mm
Осевой нагрузка коэффициентs : y0: 0.92
Осевой нагрузка коэффициентs : y1: 1.67
Предел усталостной нагрузки Cu / Pu: 46.1 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 2.71 kg
Обозначение товара / номер изделия производителя: H414245/10
Параметр C по чертежу производителя: 31.750 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm

H414245/10
