KOYO/JTEKT

399A/394A

d Внутренний диаметр 68,262 мм

D Наружный диаметр 110 мм

B Высота / ширина 21,996 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 68.262 mm
Наружный диаметр подшипника D: 110.000 mm
Общая ширина T: 22.000 mm
Ширина B: 21.996 mm
Максимальный допустимый радиус галтели ra: 2.4 mm 0.3 mm
Минимальный размер фаски / радиус r min: 2.4 mm

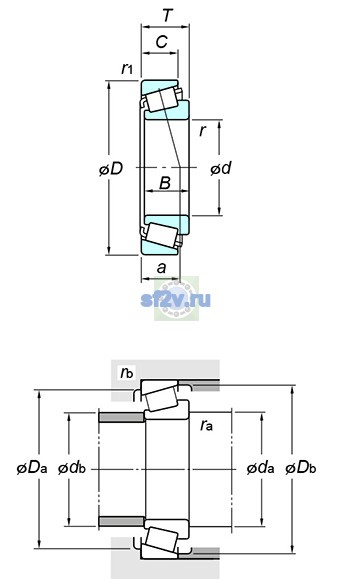

Размер da по чертежу KOYO/JTEKT: 78.0 mm
Размер Da по чертежу KOYO/JTEKT: 101.0 mm
Размер db по чертежу KOYO/JTEKT: 74.0 mm
Размер Db по чертежу KOYO/JTEKT: 104.5 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4500 min-1
Предельная частота, пластичная смазка: 3400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 109 kN
Базовая статическая радиальная грузоподъёмность C0r: 116 kN
Нагрузка центр spread : a: 21.3 mm
Осевой нагрузка коэффициентs : y0: 0.82
Осевой нагрузка коэффициентs : y1: 1.49
Предел усталостной нагрузки Cu / Pu: 17.7 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
Масса: 0.753 kg
Обозначение товара / номер изделия производителя: 399A/394A
Параметр C по чертежу производителя: 18.824 mm
Параметр r1(min.) по чертежу производителя: 1.2 mm
Параметр rb(max.) по чертежу производителя: 1.2 mm
