KOYO/JTEKT

5566R/35

Name: 5566R/35
Brand: KOYO/JTEKT

d Внутренний диаметр 55,562 мм

D Наружный диаметр 122,238 мм

B Высота / ширина 43,764 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 55.562 mm
Наружный диаметр подшипника D: 122.238 mm
Общая ширина T: 43.658 mm
Ширина B: 43.764 mm
Максимальный допустимый радиус галтели ra: 1.2 mm 0.3 mm
Минимальный размер фаски / радиус r min: 1.2 mm

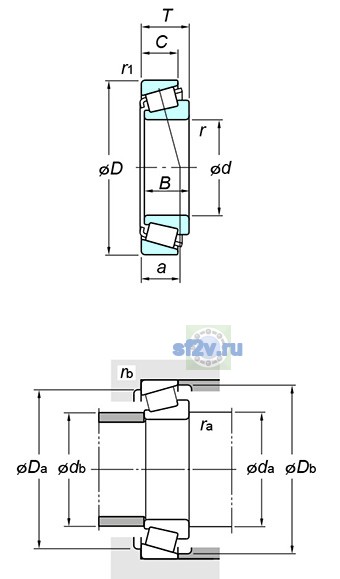

Размер da по чертежу KOYO/JTEKT: 70.0 mm
Размер Da по чертежу KOYO/JTEKT: 106.0 mm
Размер db по чертежу KOYO/JTEKT: 68.0 mm
Размер Db по чертежу KOYO/JTEKT: 116.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 4300 min-1
Предельная частота, пластичная смазка: 3200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 276 kN
Базовая статическая радиальная грузоподъёмность C0r: 318 kN
Нагрузка центр spread : a: 31.1 mm
Осевой нагрузка коэффициентs : y0: 0.92
Осевой нагрузка коэффициентs : y1: 1.67
Предел усталостной нагрузки Cu / Pu: 43.6 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 2.63 kg
Обозначение товара / номер изделия производителя: 5566R/35
Параметр C по чертежу производителя: 36.512 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
