KOYO/JTEKT

28680/22

d Внутренний диаметр 55,562 мм

D Наружный диаметр 97,63 мм

B Высота / ширина 24,608 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

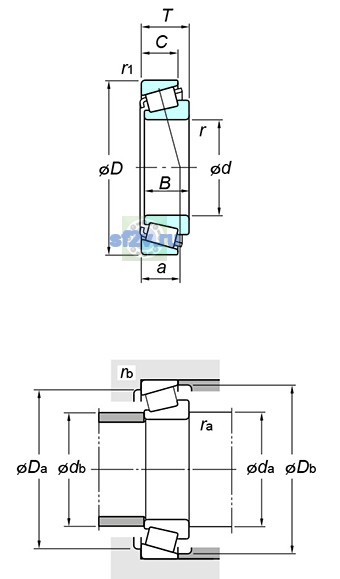

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 55.562 mm
Наружный диаметр подшипника D: 97.630 mm
Общая ширина T: 24.608 mm
Ширина B: 24.608 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm
Размер da по чертежу KOYO/JTEKT: 68.0 mm
Размер Da по чертежу KOYO/JTEKT: 88.0 mm
Размер db по чертежу KOYO/JTEKT: 62.0 mm
Размер Db по чертежу KOYO/JTEKT: 92.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 5200 min-1
Предельная частота, пластичная смазка: 3900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 113 kN
Базовая статическая радиальная грузоподъёмность C0r: 131 kN
Нагрузка центр spread : a: 21.2 mm
Осевой нагрузка коэффициентs : y0: 0.82
Осевой нагрузка коэффициентs : y1: 1.49
Предел усталостной нагрузки Cu / Pu: 19.7 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
Масса: 0.759 kg
Обозначение товара / номер изделия производителя: 28680/22
Параметр C по чертежу производителя: 19.446 mm
Параметр r1(min.) по чертежу производителя: 0.8 mm
Параметр rb(max.) по чертежу производителя: 0.8 mm
