KOYO/JTEKT

3780/32

d Внутренний диаметр 50,8 мм

D Наружный диаметр 98,425 мм

B Высота / ширина 30,302 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 50.800 mm
Наружный диаметр подшипника D: 98.425 mm
Общая ширина T: 30.162 mm
Ширина B: 30.302 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

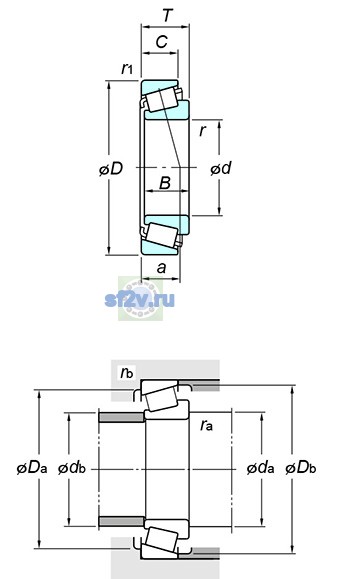

Размер da по чертежу KOYO/JTEKT: 64.0 mm
Размер Da по чертежу KOYO/JTEKT: 84.0 mm
Размер db по чертежу KOYO/JTEKT: 58.0 mm
Размер Db по чертежу KOYO/JTEKT: 90.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 5500 min-1
Предельная частота, пластичная смазка: 4200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 129 kN
Базовая статическая радиальная грузоподъёмность C0r: 137 kN
Нагрузка центр spread : a: 22.2 mm
Осевой нагрузка коэффициентs : y0: 0.97
Осевой нагрузка коэффициентs : y1: 1.77
Предел усталостной нагрузки Cu / Pu: 20.9 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.34
Масса: 0.980 kg
Обозначение товара / номер изделия производителя: 3780/32
Параметр C по чертежу производителя: 23.812 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
