KOYO/JTEKT

JLM104948/10

Name: JLM104948/10
Brand: KOYO/JTEKT

d Внутренний диаметр 50 мм

D Наружный диаметр 82 мм

B Высота / ширина 21,501 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 50.000 mm
Наружный диаметр подшипника D: 82.000 mm
Общая ширина T: 21.501 mm
Ширина B: 21.501 mm
Максимальный допустимый радиус галтели ra: 3.0 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.0 mm

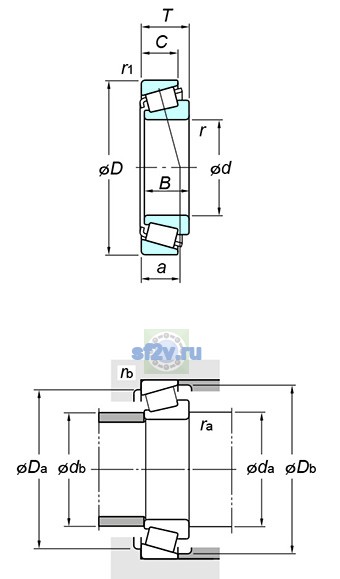

Размер da по чертежу KOYO/JTEKT: 60.0 mm
Размер Da по чертежу KOYO/JTEKT: 76.0 mm
Размер db по чертежу KOYO/JTEKT: 55.0 mm
Размер Db по чертежу KOYO/JTEKT: 78.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 6000 min-1
Предельная частота, пластичная смазка: 4500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 90.0 kN
Базовая статическая радиальная грузоподъёмность C0r: 97.9 kN
Нагрузка центр spread : a: 16.2 mm
Осевой нагрузка коэффициентs : y0: 1.08
Осевой нагрузка коэффициентs : y1: 1.97
Предел усталостной нагрузки Cu / Pu: 14.7 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.31
Масса: 0.431 kg
Обозначение товара / номер изделия производителя: JLM104948/10
Параметр C по чертежу производителя: 17.000 mm
Параметр r1(min.) по чертежу производителя: 0.5 mm
Параметр rb(max.) по чертежу производителя: 0.5 mm
