KOYO/JTEKT

HH506348/10

d Внутренний диаметр 49,212 мм

D Наружный диаметр 114,3 мм

B Высота / ширина 44,45 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 49.212 mm
Наружный диаметр подшипника D: 114.300 mm
Общая ширина T: 44.450 mm
Ширина B: 44.450 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

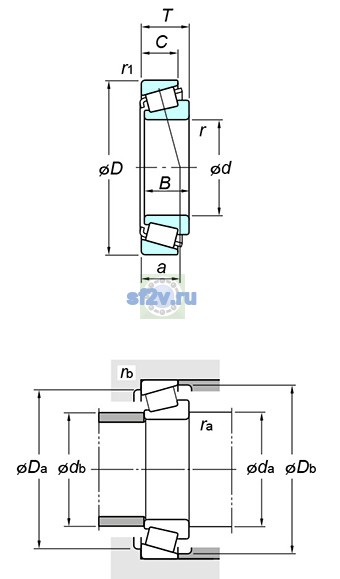

Размер da по чертежу KOYO/JTEKT: 71.0 mm
Размер Da по чертежу KOYO/JTEKT: 97.0 mm
Размер db по чертежу KOYO/JTEKT: 61.0 mm
Размер Db по чертежу KOYO/JTEKT: 107.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 5000 min-1
Предельная частота, пластичная смазка: 3700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 265 kN
Базовая статическая радиальная грузоподъёмность C0r: 263 kN
Нагрузка центр spread : a: 30.6 mm
Осевой нагрузка коэффициентs : y0: 0.82
Осевой нагрузка коэффициентs : y1: 1.49
Предел усталостной нагрузки Cu / Pu: 35.4 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
Масса: 2.32 kg
Обозначение товара / номер изделия производителя: HH506348/10
Параметр C по чертежу производителя: 36.068 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
