KOYO/JTEKT

18690/20

d Внутренний диаметр 46,038 мм

D Наружный диаметр 79,375 мм

B Высота / ширина 17,462 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

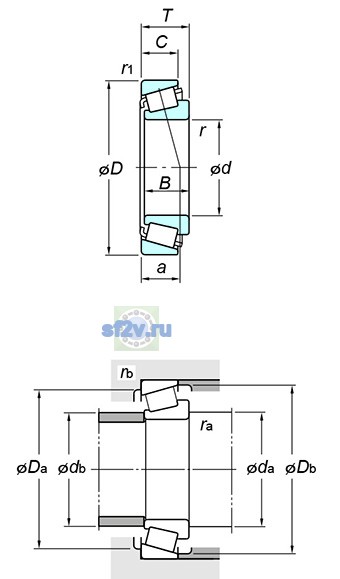

Внутренний диаметр подшипника (диаметр отверстия d): 46.038 mm
Наружный диаметр подшипника D: 79.375 mm
Общая ширина T: 17.462 mm
Ширина B: 17.462 mm
Максимальный допустимый радиус галтели ra: 2.8 mm 0.3 mm
Минимальный размер фаски / радиус r min: 2.8 mm
Размер da по чертежу KOYO/JTEKT: 56.0 mm
Размер Da по чертежу KOYO/JTEKT: 71.0 mm
Размер db по чертежу KOYO/JTEKT: 51.0 mm
Размер Db по чертежу KOYO/JTEKT: 74.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 6400 min-1
Предельная частота, пластичная смазка: 4800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 59.2 kN
Базовая статическая радиальная грузоподъёмность C0r: 59.1 kN
Нагрузка центр spread : a: 16.0 mm
Осевой нагрузка коэффициентs : y0: 0.88
Осевой нагрузка коэффициентs : y1: 1.60
Предел усталостной нагрузки Cu / Pu: 8.65 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
Масса: 0.331 kg
Обозначение товара / номер изделия производителя: 18690/20
Параметр C по чертежу производителя: 13.495 mm
Параметр r1(min.) по чертежу производителя: 1.6 mm
Параметр rb(max.) по чертежу производителя: 1.6 mm
