KOYO/JTEKT

LM603049/12

Name: LM603049/12
Brand: KOYO/JTEKT

d Внутренний диаметр 45,242 мм

D Наружный диаметр 77,788 мм

B Высота / ширина 19,842 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 45.242 mm
Наружный диаметр подшипника D: 77.788 mm
Общая ширина T: 21.430 mm
Ширина B: 19.842 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

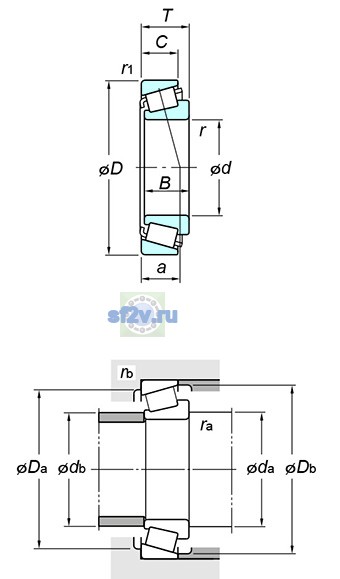

Размер da по чертежу KOYO/JTEKT: 57.0 mm
Размер Da по чертежу KOYO/JTEKT: 71.0 mm
Размер db по чертежу KOYO/JTEKT: 50.0 mm
Размер Db по чертежу KOYO/JTEKT: 74.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 6500 min-1
Предельная частота, пластичная смазка: 4900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 71.7 kN
Базовая статическая радиальная грузоподъёмность C0r: 73.5 kN
Нагрузка центр spread : a: 19.1 mm
Осевой нагрузка коэффициентs : y0: 0.77
Осевой нагрузка коэффициентs : y1: 1.41
Предел усталостной нагрузки Cu / Pu: 10.7 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.43
Масса: 0.381 kg
Обозначение товара / номер изделия производителя: LM603049/12
Параметр C по чертежу производителя: 16.667 mm
Параметр r1(min.) по чертежу производителя: 0.8 mm
Параметр rb(max.) по чертежу производителя: 0.8 mm
