KOYO/JTEKT

18685/20

Name: 18685/20
Brand: KOYO/JTEKT

d Внутренний диаметр 44,45 мм

D Наружный диаметр 79,375 мм

B Высота / ширина 17,462 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 44.450 mm
Наружный диаметр подшипника D: 79.375 mm
Общая ширина T: 17.462 mm
Ширина B: 17.462 mm
Максимальный допустимый радиус галтели ra: 2.8 mm 0.3 mm
Минимальный размер фаски / радиус r min: 2.8 mm

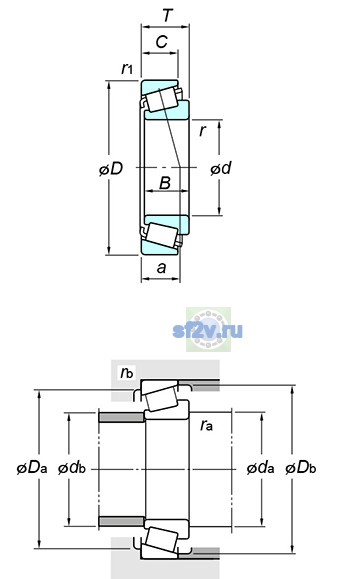

Размер da по чертежу KOYO/JTEKT: 54.0 mm
Размер Da по чертежу KOYO/JTEKT: 71.0 mm
Размер db по чертежу KOYO/JTEKT: 49.5 mm
Размер Db по чертежу KOYO/JTEKT: 74.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 6400 min-1
Предельная частота, пластичная смазка: 4800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 59.2 kN
Базовая статическая радиальная грузоподъёмность C0r: 59.1 kN
Нагрузка центр spread : a: 16.0 mm
Осевой нагрузка коэффициентs : y0: 0.88
Осевой нагрузка коэффициентs : y1: 1.60
Предел усталостной нагрузки Cu / Pu: 8.65 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
Масса: 0.340 kg
Обозначение товара / номер изделия производителя: 18685/20
Параметр C по чертежу производителя: 13.495 mm
Параметр r1(min.) по чертежу производителя: 1.6 mm
Параметр rb(max.) по чертежу производителя: 1.6 mm
