KOYO/JTEKT

24780R/20

d Внутренний диаметр 41,275 мм

D Наружный диаметр 76,2 мм

B Высота / ширина 23,02 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

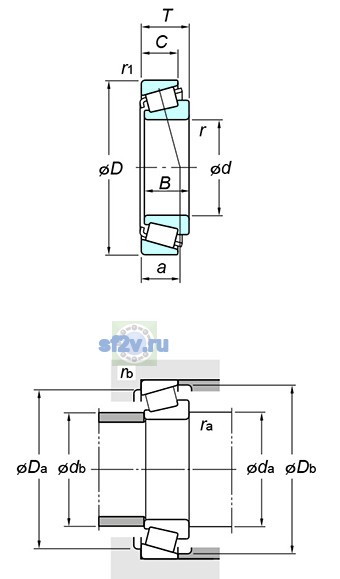

Внутренний диаметр подшипника (диаметр отверстия d): 41.275 mm
Наружный диаметр подшипника D: 76.200 mm
Общая ширина T: 22.225 mm
Ширина B: 23.020 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm
Размер da по чертежу KOYO/JTEKT: 54.0 mm
Размер Da по чертежу KOYO/JTEKT: 68.0 mm
Размер db по чертежу KOYO/JTEKT: 47.0 mm
Размер Db по чертежу KOYO/JTEKT: 72.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 6900 min-1
Предельная частота, пластичная смазка: 5200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 82.9 kN
Базовая статическая радиальная грузоподъёмность C0r: 83.3 kN
Нагрузка центр spread : a: 17.4 mm
Осевой нагрузка коэффициентs : y0: 0.84
Осевой нагрузка коэффициентs : y1: 1.53
Предел усталостной нагрузки Cu / Pu: 12.3 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.39
Масса: 0.423 kg
Обозначение товара / номер изделия производителя: 24780R/20
Параметр C по чертежу производителя: 17.462 mm
Параметр r1(min.) по чертежу производителя: 0.8 mm
Параметр rb(max.) по чертежу производителя: 0.8 mm
