KOYO/JTEKT

543/532X

d Внутренний диаметр 40 мм

D Наружный диаметр 107,95 мм

B Высота / ширина 36,957 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

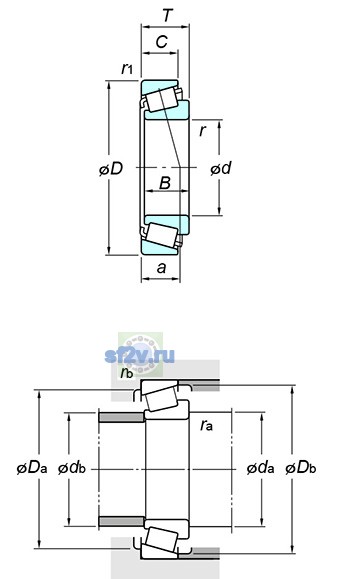

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 40.000 mm
Наружный диаметр подшипника D: 107.950 mm
Общая ширина T: 36.512 mm
Ширина B: 36.957 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm
Размер da по чертежу KOYO/JTEKT: 57.0 mm
Размер Da по чертежу KOYO/JTEKT: 94.0 mm
Размер db по чертежу KOYO/JTEKT: 50.0 mm
Размер Db по чертежу KOYO/JTEKT: 100.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 5100 min-1
Предельная частота, пластичная смазка: 3800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 172 kN
Базовая статическая радиальная грузоподъёмность C0r: 172 kN
Нагрузка центр spread : a: 23.9 mm
Осевой нагрузка коэффициентs : y0: 1.11
Осевой нагрузка коэффициентs : y1: 2.03
Предел усталостной нагрузки Cu / Pu: 26.8 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.30
Масса: 1.74 kg
Обозначение товара / номер изделия производителя: 543/532X
Параметр C по чертежу производителя: 28.575 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
