KOYO/JTEKT

3386/20

d Внутренний диаметр 39,688 мм

D Наружный диаметр 80,167 мм

B Высота / ширина 30,391 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

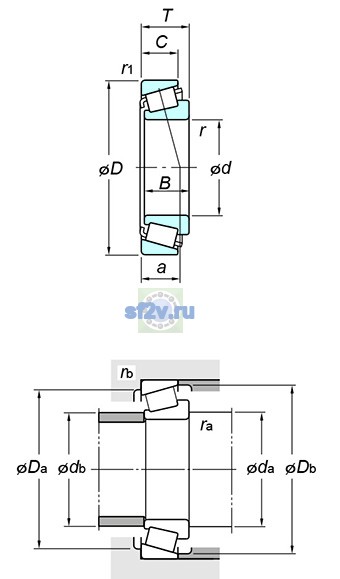

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 39.688 mm
Наружный диаметр подшипника D: 80.167 mm
Общая ширина T: 29.370 mm
Ширина B: 30.391 mm
Максимальный допустимый радиус галтели ra: 0.8 mm 0.3 mm
Минимальный размер фаски / радиус r min: 0.8 mm
Размер da по чертежу KOYO/JTEKT: 46.5 mm
Размер Da по чертежу KOYO/JTEKT: 70.0 mm
Размер db по чертежу KOYO/JTEKT: 45.5 mm
Размер Db по чертежу KOYO/JTEKT: 75.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 6700 min-1
Предельная частота, пластичная смазка: 5000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 114 kN
Базовая статическая радиальная грузоподъёмность C0r: 106 kN
Нагрузка центр spread : a: 18.7 mm
Осевой нагрузка коэффициентs : y0: 1.21
Осевой нагрузка коэффициентs : y1: 2.20
Предел усталостной нагрузки Cu / Pu: 16.2 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.27
Масса: 0.659 kg
Обозначение товара / номер изделия производителя: 3386/20
Параметр C по чертежу производителя: 23.812 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
