KOYO/JTEKT

525/522

d Внутренний диаметр 38,1 мм

D Наружный диаметр 101,6 мм

B Высота / ширина 36,068 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 38.100 mm
Наружный диаметр подшипника D: 101.600 mm
Общая ширина T: 34.925 mm
Ширина B: 36.068 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

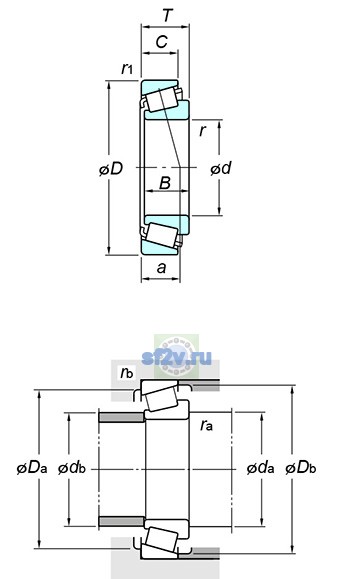

Размер da по чертежу KOYO/JTEKT: 54.0 mm
Размер Da по чертежу KOYO/JTEKT: 89.0 mm
Размер db по чертежу KOYO/JTEKT: 48.0 mm
Размер Db по чертежу KOYO/JTEKT: 95.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 5300 min-1
Предельная частота, пластичная смазка: 4000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 164 kN
Базовая статическая радиальная грузоподъёмность C0r: 159 kN
Нагрузка центр spread : a: 22.2 mm
Осевой нагрузка коэффициентs : y0: 1.16
Осевой нагрузка коэффициентs : y1: 2.10
Предел усталостной нагрузки Cu / Pu: 24.8 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.29
Масса: 1.46 kg
Обозначение товара / номер изделия производителя: 525/522
Параметр C по чертежу производителя: 26.988 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
