KOYO/JTEKT

HM801346/10

d Внутренний диаметр 38,1 мм

D Наружный диаметр 82,55 мм

B Высота / ширина 28,575 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 38.100 mm
Наружный диаметр подшипника D: 82.550 mm
Общая ширина T: 29.370 mm
Ширина B: 28.575 mm
Максимальный допустимый радиус галтели ra: 0.8 mm 0.3 mm
Минимальный размер фаски / радиус r min: 0.8 mm

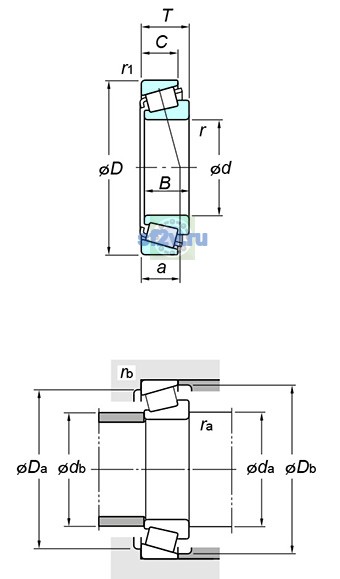

Размер da по чертежу KOYO/JTEKT: 51.0 mm
Размер Da по чертежу KOYO/JTEKT: 68.0 mm
Размер db по чертежу KOYO/JTEKT: 49.0 mm
Размер Db по чертежу KOYO/JTEKT: 78.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 6600 min-1
Предельная частота, пластичная смазка: 4900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 109 kN
Базовая статическая радиальная грузоподъёмность C0r: 117 kN
Нагрузка центр spread : a: 24.4 mm
Осевой нагрузка коэффициентs : y0: 0.60
Осевой нагрузка коэффициентs : y1: 1.10
Предел усталостной нагрузки Cu / Pu: 16.9 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.55
Масса: 0.765 kg
Обозначение товара / номер изделия производителя: HM801346/10
Параметр C по чертежу производителя: 23.020 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
