KOYO/JTEKT

2788R/29

Name: 2788R/29
Brand: KOYO/JTEKT

d Внутренний диаметр 38,1 мм

D Наружный диаметр 76,2 мм

B Высота / ширина 25,654 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

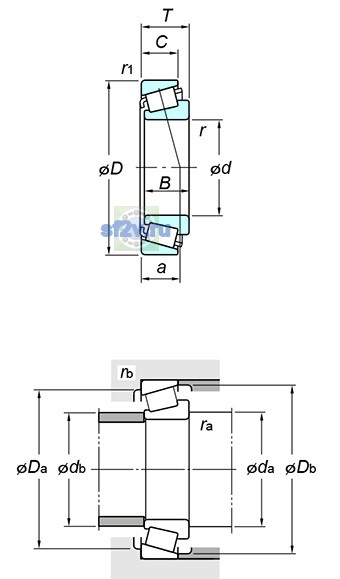

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 38.100 mm
Наружный диаметр подшипника D: 76.200 mm
Общая ширина T: 23.812 mm
Ширина B: 25.654 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm
Размер da по чертежу KOYO/JTEKT: 50.0 mm
Размер Da по чертежу KOYO/JTEKT: 68.0 mm
Размер db по чертежу KOYO/JTEKT: 43.5 mm
Размер Db по чертежу KOYO/JTEKT: 70.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 7200 min-1
Предельная частота, пластичная смазка: 5400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 92.6 kN
Базовая статическая радиальная грузоподъёмность C0r: 92.2 kN
Нагрузка центр spread : a: 15.9 mm
Осевой нагрузка коэффициентs : y0: 1.09
Осевой нагрузка коэффициентs : y1: 1.98
Предел усталостной нагрузки Cu / Pu: 13.8 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.30
Масса: 0.496 kg
Обозначение товара / номер изделия производителя: 2788R/29
Параметр C по чертежу производителя: 19.050 mm
Параметр r1(min.) по чертежу производителя: 0.8 mm
Параметр rb(max.) по чертежу производителя: 0.8 mm
