KOYO/JTEKT

3478/20

d Внутренний диаметр 34,925 мм

D Наружный диаметр 79,375 мм

B Высота / ширина 29,771 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 34.925 mm
Наружный диаметр подшипника D: 79.375 mm
Общая ширина T: 29.370 mm
Ширина B: 29.771 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

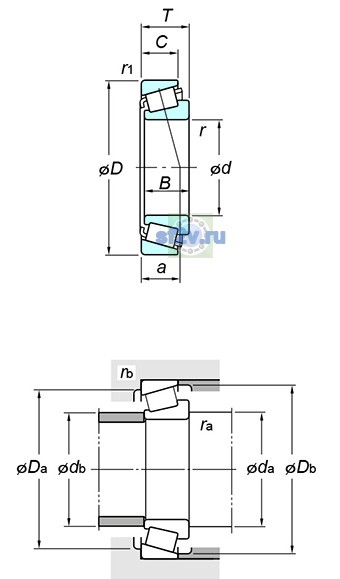

Размер da по чертежу KOYO/JTEKT: 50.0 mm
Размер Da по чертежу KOYO/JTEKT: 67.0 mm
Размер db по чертежу KOYO/JTEKT: 43.5 mm
Размер Db по чертежу KOYO/JTEKT: 74.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 6900 min-1
Предельная частота, пластичная смазка: 5200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 109 kN
Базовая статическая радиальная грузоподъёмность C0r: 105 kN
Нагрузка центр spread : a: 20.8 mm
Осевой нагрузка коэффициентs : y0: 0.90
Осевой нагрузка коэффициентs : y1: 1.64
Предел усталостной нагрузки Cu / Pu: 15.7 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
Масса: 0.718 kg
Обозначение товара / номер изделия производителя: 3478/20
Параметр C по чертежу производителя: 23.812 mm
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
