KOYO/JTEKT

14117A/276

d Внутренний диаметр 30 мм

D Наружный диаметр 69,012 мм

B Высота / ширина 19,583 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 30.000 mm
Наружный диаметр подшипника D: 69.012 mm
Общая ширина T: 19.845 mm
Ширина B: 19.583 mm
Максимальный допустимый радиус галтели ra: 3.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 3.6 mm

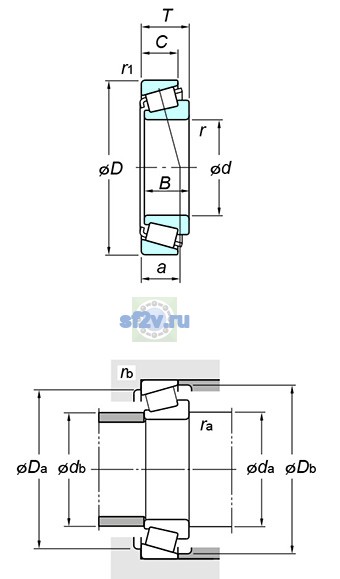

Размер da по чертежу KOYO/JTEKT: 42.5 mm
Размер Da по чертежу KOYO/JTEKT: 60.0 mm
Размер db по чертежу KOYO/JTEKT: 39.5 mm
Размер Db по чертежу KOYO/JTEKT: 63.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 7800 min-1
Предельная частота, пластичная смазка: 5900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 57.7 kN
Базовая статическая радиальная грузоподъёмность C0r: 55.0 kN
Нагрузка центр spread : a: 15.5 mm
Осевой нагрузка коэффициентs : y0: 0.86
Осевой нагрузка коэффициентs : y1: 1.57
Предел усталостной нагрузки Cu / Pu: 7.95 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.38
Масса: 0.360 kg
Обозначение товара / номер изделия производителя: 14117A/276
Параметр C по чертежу производителя: 15.875 mm
Параметр r1(min.) по чертежу производителя: 1.2 mm
Параметр rb(max.) по чертежу производителя: 1.2 mm
