KOYO/JTEKT

2688/31

d Внутренний диаметр 26,988 мм

D Наружный диаметр 66,421 мм

B Высота / ширина 25,433 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

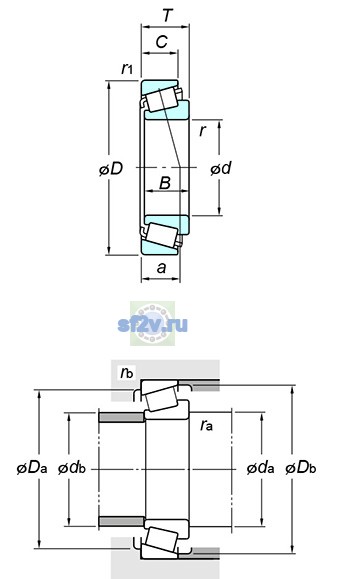

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 26.988 mm
Наружный диаметр подшипника D: 66.421 mm
Общая ширина T: 23.812 mm
Ширина B: 25.433 mm
Максимальный допустимый радиус галтели ra: 1.6 mm 0.3 mm
Минимальный размер фаски / радиус r min: 1.6 mm
Размер da по чертежу KOYO/JTEKT: 35.0 mm
Размер Da по чертежу KOYO/JTEKT: 58.0 mm
Размер db по чертежу KOYO/JTEKT: 33.0 mm
Размер Db по чертежу KOYO/JTEKT: 60.0 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 8700 min-1
Предельная частота, пластичная смазка: 6500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 83.8 kN
Базовая статическая радиальная грузоподъёмность C0r: 75.2 kN
Нагрузка центр spread : a: 13.9 mm
Осевой нагрузка коэффициентs : y0: 1.30
Осевой нагрузка коэффициентs : y1: 2.36
Предел усталостной нагрузки Cu / Pu: 11.2 kN

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.25
Масса: 0.425 kg
Обозначение товара / номер изделия производителя: 2688/31
Параметр C по чертежу производителя: 19.050 mm
Параметр r1(min.) по чертежу производителя: 1.2 mm
Параметр rb(max.) по чертежу производителя: 1.2 mm
