KOYO/JTEKT

M12648/10

Name: M12648/10
Brand: KOYO/JTEKT

d Внутренний диаметр 22,225 мм

D Наружный диаметр 50,005 мм

B Высота / ширина 18,288 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 22.225 mm
Наружный диаметр подшипника D: 50.005 mm
Общая ширина T: 17.526 mm
Ширина B: 18.288 mm
Максимальный допустимый радиус галтели ra: 1.2 mm 0.3 mm
Минимальный размер фаски / радиус r min: 1.2 mm

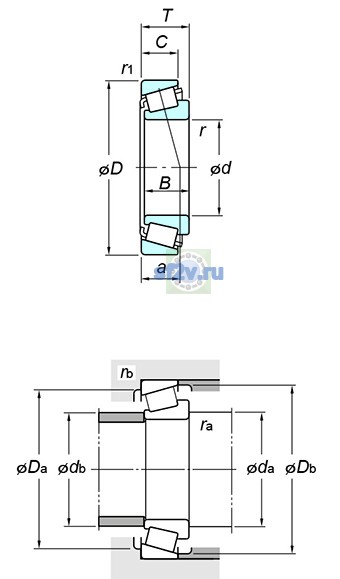

Размер da по чертежу KOYO/JTEKT: 28.5 mm
Размер Da по чертежу KOYO/JTEKT: 44.0 mm
Размер db по чертежу KOYO/JTEKT: 26.5 mm
Размер Db по чертежу KOYO/JTEKT: 46.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 11000 min-1
Предельная частота, пластичная смазка: 8500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 48.8 kN
Базовая статическая радиальная грузоподъёмность C0r: 40.7 kN
Нагрузка центр spread : a: 11.1 mm
Осевой нагрузка коэффициентs : y0: 1.19
Осевой нагрузка коэффициентs : y1: 2.16
Предел усталостной нагрузки Cu / Pu: 5.80 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.28
Масса: 0.173 kg
Обозначение товара / номер изделия производителя: M12648/10
Параметр C по чертежу производителя: 13.970 mm
Параметр r1(min.) по чертежу производителя: 1.2 mm
Параметр rb(max.) по чертежу производителя: 1.2 mm
