KOYO/JTEKT

HM81649/10

Name: HM81649/10
Brand: KOYO/JTEKT

d Внутренний диаметр 16 мм

D Наружный диаметр 47 мм

B Высота / ширина 21 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 16.000 mm
Наружный диаметр подшипника D: 47.000 mm
Общая ширина T: 21.000 mm
Ширина B: 21.000 mm
Максимальный допустимый радиус галтели ra: 1.0 mm 0.3 mm
Минимальный размер фаски / радиус r min: 1.0 mm

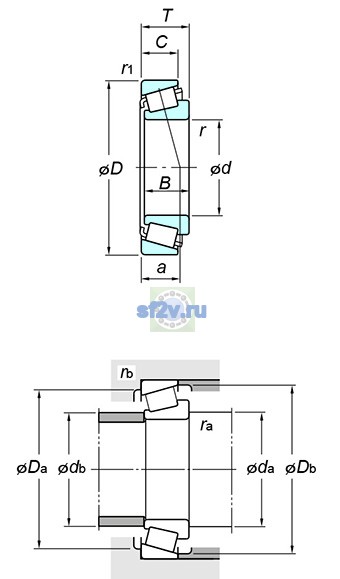

Размер da по чертежу KOYO/JTEKT: 27.5 mm
Размер Da по чертежу KOYO/JTEKT: 37.5 mm
Размер db по чертежу KOYO/JTEKT: 23.0 mm
Размер Db по чертежу KOYO/JTEKT: 43.0 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 13000 min-1
Предельная частота, пластичная смазка: 9800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 45.4 kN
Базовая статическая радиальная грузоподъёмность C0r: 37.7 kN
Нагрузка центр spread : a: 15.0 mm
Осевой нагрузка коэффициентs : y0: 0.60
Осевой нагрузка коэффициентs : y1: 1.10
Предел усталостной нагрузки Cu / Pu: 5.05 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.55
Масса: 0.191 kg
Обозначение товара / номер изделия производителя: HM81649/10
Параметр C по чертежу производителя: 16.000 mm
Параметр r1(min.) по чертежу производителя: 2.0 mm
Параметр rb(max.) по чертежу производителя: 2.0 mm
