KOYO/JTEKT

30256

d Внутренний диаметр 280 мм

D Наружный диаметр 500 мм

B Высота / ширина 80 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

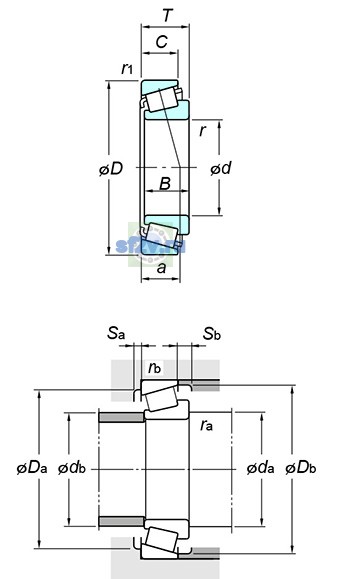

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 280 mm
Наружный диаметр подшипника D: 500 mm
Общая ширина T: 89 mm
Ширина B: 80 mm
Максимальный диаметр упорного бурта корпуса Da max: 478 mm
Максимальный допустимый радиус галтели ra: 5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 440 mm
308 mm
Минимальный размер фаски / радиус r min: 6 mm
Размер db(max.) по чертежу KOYO/JTEKT: 325 mm
Размер db(min.) по чертежу KOYO/JTEKT: 475 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 810 min-1
Предельная частота, пластичная смазка: 610 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1580 kN
Базовая статическая радиальная грузоподъёмность C0r: 1920 kN
Нагрузка центр spread : a: 96.2 mm
Осевой нагрузка коэффициентs : y0: 0.79
Осевой нагрузка коэффициентs : y1: 1.44
Предел усталостной нагрузки Cu / Pu: 196 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 67.6 kg
Обозначение товара / номер изделия производителя: 30256
Параметр C по чертежу производителя: 67 mm
Параметр r1(min.) по чертежу производителя: 5 mm
Параметр rb(max.) по чертежу производителя: 4 mm
Параметр Sa(min.) по чертежу производителя: 14 mm
Параметр Sb(min.) по чертежу производителя: 21 mm
