KOYO/JTEKT

32244

d Внутренний диаметр 220 мм

D Наружный диаметр 400 мм

B Высота / ширина 108 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

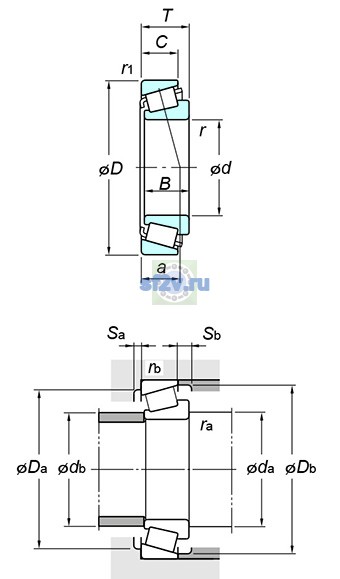

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 220 mm
Наружный диаметр подшипника D: 400 mm
Общая ширина T: 114 mm
Ширина B: 108 mm
Максимальный диаметр упорного бурта корпуса Da max: 382 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 333 mm
242 mm
Минимальный размер фаски / радиус r min: 5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 260 mm
Размер db(min.) по чертежу KOYO/JTEKT: 377 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1100 min-1
Предельная частота, пластичная смазка: 830 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1500 kN
Базовая статическая радиальная грузоподъёмность C0r: 1930 kN
Нагрузка центр spread : a: 95.9 mm
Осевой нагрузка коэффициентs : y0: 0.77
Осевой нагрузка коэффициентs : y1: 1.39
Предел усталостной нагрузки Cu / Pu: 198 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.43
Масса: 56.8 kg
Обозначение товара / номер изделия производителя: 32244
Параметр C по чертежу производителя: 90 mm
Параметр r1(min.) по чертежу производителя: 4 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр Sa(min.) по чертежу производителя: 16 mm
Параметр Sb(min.) по чертежу производителя: 14 mm
