KOYO/JTEKT

30340D

d Внутренний диаметр 200 мм

D Наружный диаметр 420 мм

B Высота / ширина 80 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

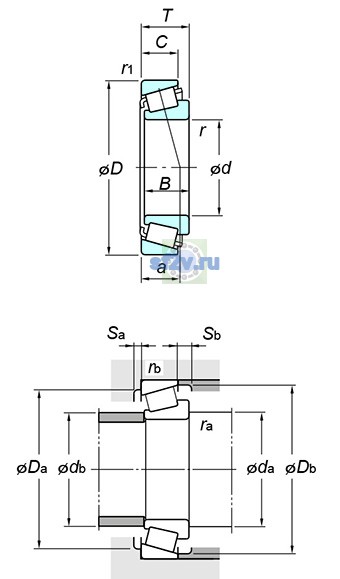

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 200 mm
Наружный диаметр подшипника D: 420 mm
Общая ширина T: 89 mm
Ширина B: 80 mm
Максимальный диаметр упорного бурта корпуса Da max: 398 mm
Максимальный допустимый радиус галтели ra: 5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 365 mm
228 mm
Минимальный размер фаски / радиус r min: 6 mm
Размер db(max.) по чертежу KOYO/JTEKT: 248 mm
Размер db(min.) по чертежу KOYO/JTEKT: 385 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 970 min-1
Предельная частота, пластичная смазка: 690 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1130 kN
Базовая статическая радиальная грузоподъёмность C0r: 1230 kN
Нагрузка центр spread : a: 122.6 mm
Осевой нагрузка коэффициентs : y0: 0.41
Осевой нагрузка коэффициентs : y1: 0.74
Предел усталостной нагрузки Cu / Pu: 132 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.81
Масса: 50.6 kg
Обозначение товара / номер изделия производителя: 30340D
Параметр C по чертежу производителя: 56 mm
Параметр r1(min.) по чертежу производителя: 5 mm
Параметр rb(max.) по чертежу производителя: 4 mm
Параметр Sa(min.) по чертежу производителя: 11 mm
Параметр Sb(min.) по чертежу производителя: 33 mm
