KOYO/JTEKT

32238JR

d Внутренний диаметр 190 мм

D Наружный диаметр 340 мм

B Высота / ширина 92 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

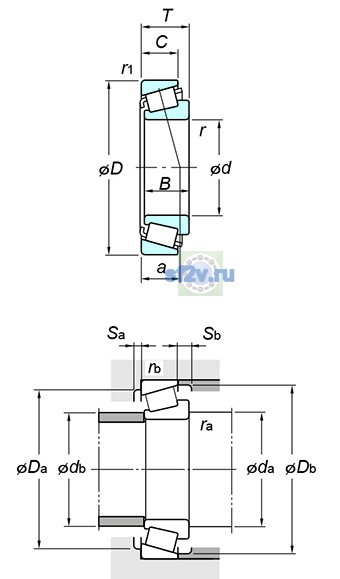

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Наружный диаметр подшипника D: 340 mm
Общая ширина T: 97 mm
Ширина B: 92 mm
Максимальный диаметр упорного бурта корпуса Da max: 322 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 286 mm
212 mm
Минимальный размер фаски / радиус r min: 5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 216 mm
Размер db(min.) по чертежу KOYO/JTEKT: 323 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1300 min-1
Предельная частота, пластичная смазка: 1000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1370 kN
Базовая статическая радиальная грузоподъёмность C0r: 1740 kN
Нагрузка центр spread : a: 81.9 mm
Осевой нагрузка коэффициентs : y0: 0.76
Осевой нагрузка коэффициентs : y1: 1.38
Предел усталостной нагрузки Cu / Pu: 187 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.44
Масса: 36.6 kg
Обозначение товара / номер изделия производителя: 32238JR
Параметр C по чертежу производителя: 75 mm
Параметр r1(min.) по чертежу производителя: 4 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр Sa(min.) по чертежу производителя: 12 mm
Параметр Sb(min.) по чертежу производителя: 22 mm
