KOYO/JTEKT

32038JR

d Внутренний диаметр 190 мм

D Наружный диаметр 290 мм

B Высота / ширина 64 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

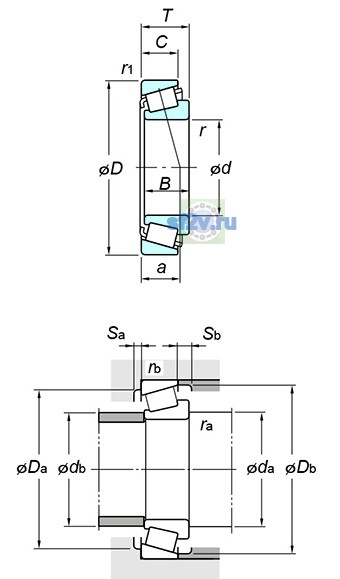

Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Наружный диаметр подшипника D: 290 mm
Общая ширина T: 64 mm
Ширина B: 64 mm
Максимальный диаметр упорного бурта корпуса Da max: 278 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 257 mm
204 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 209 mm
Размер db(min.) по чертежу KOYO/JTEKT: 279 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1500 min-1
Предельная частота, пластичная смазка: 1100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 823 kN
Базовая статическая радиальная грузоподъёмность C0r: 1170 kN
Нагрузка центр spread : a: 62.9 mm
Осевой нагрузка коэффициентs : y0: 0.75
Осевой нагрузка коэффициентs : y1: 1.36
Предел усталостной нагрузки Cu / Pu: 131 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.44
Масса: 14.7 kg
Обозначение товара / номер изделия производителя: 32038JR
Параметр C по чертежу производителя: 48 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 10 mm
Параметр Sb(min.) по чертежу производителя: 16 mm
