KOYO/JTEKT

32938JR

d Внутренний диаметр 190 мм

D Наружный диаметр 260 мм

B Высота / ширина 45 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

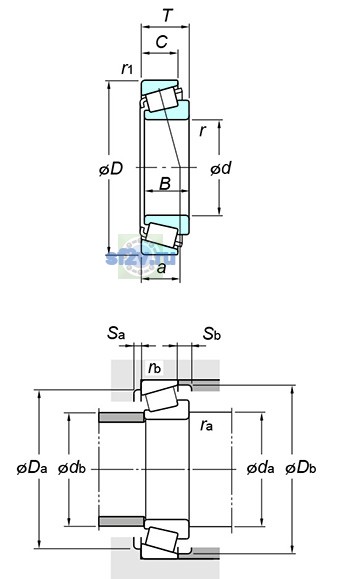

Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Наружный диаметр подшипника D: 260 mm
Общая ширина T: 45 mm
Ширина B: 45 mm
Максимальный диаметр упорного бурта корпуса Da max: 250 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 235 mm
202 mm
Минимальный размер фаски / радиус r min: 2.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 204 mm
Размер db(min.) по чертежу KOYO/JTEKT: 252 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1600 min-1
Предельная частота, пластичная смазка: 1200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 459 kN
Базовая статическая радиальная грузоподъёмность C0r: 789 kN
Нагрузка центр spread : a: 55.0 mm
Осевой нагрузка коэффициентs : y0: 0.69
Осевой нагрузка коэффициентs : y1: 1.26
Предел усталостной нагрузки Cu / Pu: 88.6 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.48
Масса: 6.89 kg
Обозначение товара / номер изделия производителя: 32938JR
Параметр C по чертежу производителя: 34 mm
Параметр r1(min.) по чертежу производителя: 2 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 8 mm
Параметр Sb(min.) по чертежу производителя: 11 mm
