KOYO/JTEKT

32336

d Внутренний диаметр 180 мм

D Наружный диаметр 380 мм

B Высота / ширина 126 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 180 mm
Наружный диаметр подшипника D: 380 mm
Общая ширина T: 134 mm
Ширина B: 126 mm
Максимальный диаметр упорного бурта корпуса Da max: 362 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 310 mm
202 mm
Минимальный размер фаски / радиус r min: 5 mm

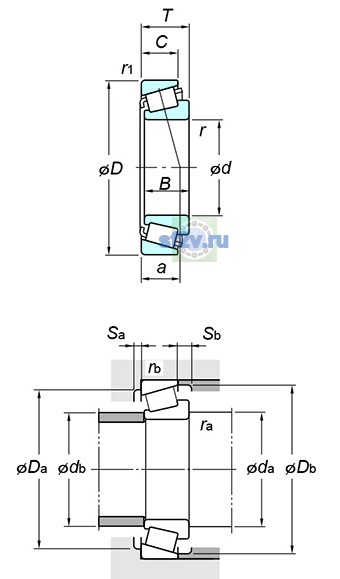

Размер db(max.) по чертежу KOYO/JTEKT: 215 mm
Размер db(min.) по чертежу KOYO/JTEKT: 355 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1300 min-1
Предельная частота, пластичная смазка: 960 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1760 kN
Базовая статическая радиальная грузоподъёмность C0r: 1980 kN
Нагрузка центр spread : a: 91.8 mm
Осевой нагрузка коэффициентs : y0: 0.95
Осевой нагрузка коэффициентs : y1: 1.73
Предел усталостной нагрузки Cu / Pu: 206 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 67.0 kg
Обозначение товара / номер изделия производителя: 32336
Параметр C по чертежу производителя: 106 mm
Параметр r1(min.) по чертежу производителя: 4 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр Sa(min.) по чертежу производителя: 14 mm
Параметр Sb(min.) по чертежу производителя: 27 mm
