KOYO/JTEKT

30334JR

d Внутренний диаметр 170 мм

D Наружный диаметр 360 мм

B Высота / ширина 72 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

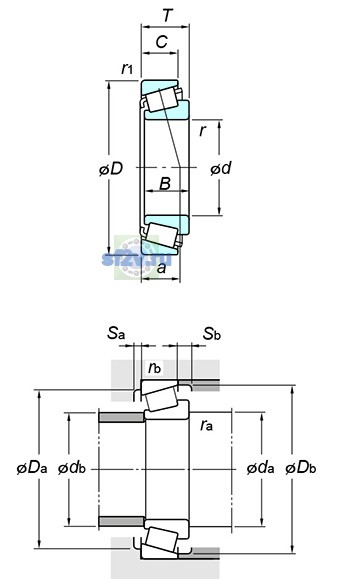

Внутренний диаметр подшипника (диаметр отверстия d): 170 mm
Наружный диаметр подшипника D: 360 mm
Общая ширина T: 80 mm
Ширина B: 72 mm
Максимальный диаметр упорного бурта корпуса Da max: 342 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 306 mm
192 mm
Минимальный размер фаски / радиус r min: 5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 218 mm
Размер db(min.) по чертежу KOYO/JTEKT: 329 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1300 min-1
Предельная частота, пластичная смазка: 1000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1300 kN
Базовая статическая радиальная грузоподъёмность C0r: 1370 kN
Нагрузка центр spread : a: 67.9 mm
Осевой нагрузка коэффициентs : y0: 0.96
Осевой нагрузка коэффициентs : y1: 1.74
Предел усталостной нагрузки Cu / Pu: 155 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 37.5 kg
Обозначение товара / номер изделия производителя: 30334JR
Параметр C по чертежу производителя: 62 mm
Параметр r1(min.) по чертежу производителя: 4 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр Sa(min.) по чертежу производителя: 13 mm
Параметр Sb(min.) по чертежу производителя: 18 mm
